產品介紹

我公司現貨儲備，價格實惠，歡迎咨詢！

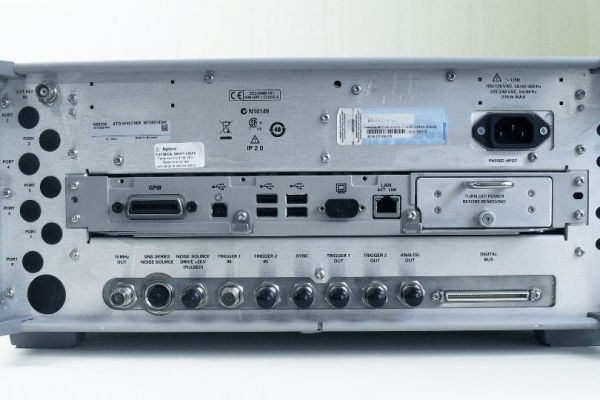

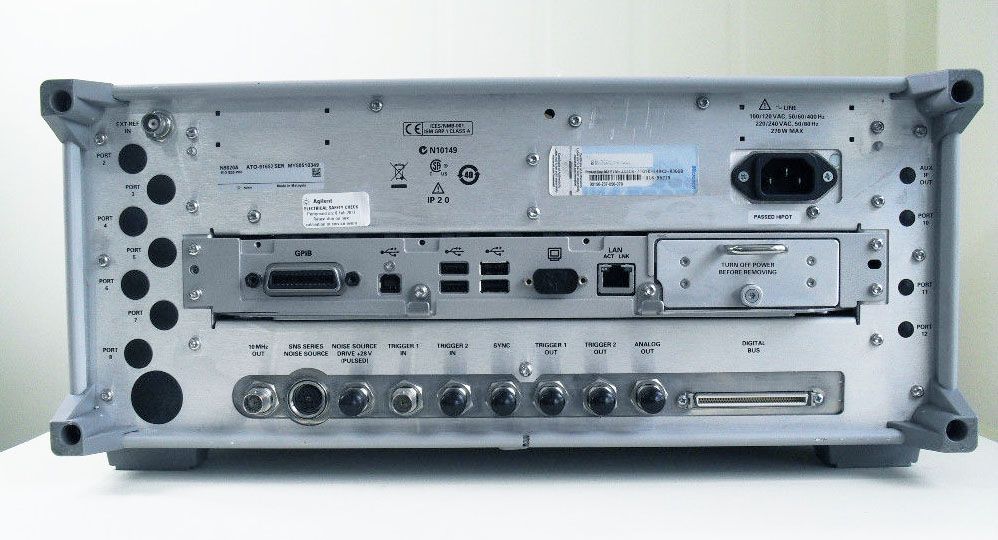

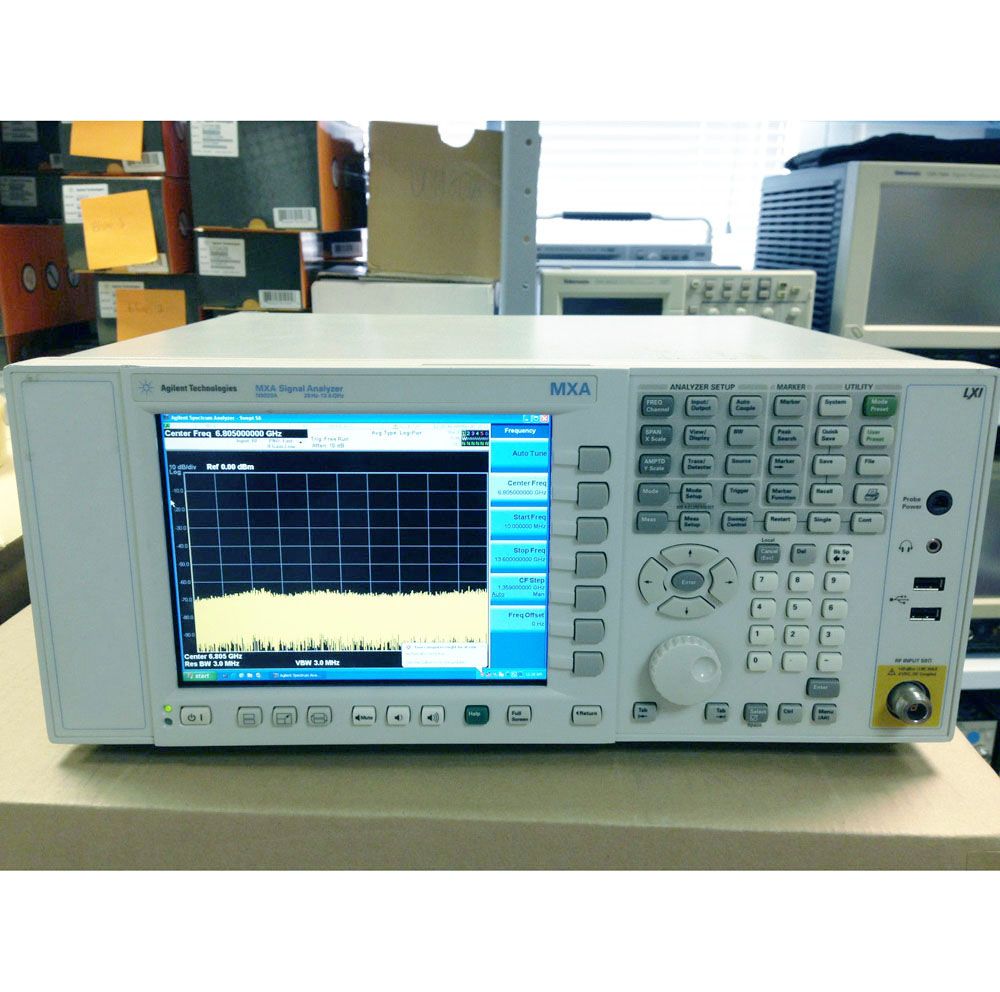

安捷倫N9020A，頻譜分析儀
頻率范圍：10HZ--3.6/8.4/13.6/26.5GHZ
分辨率帶寬：1HZ--3MHZ（10%步進）

• 出色的分析速度、性能和廣泛的應用軟件使您能夠滿足不斷變化的測試要求，加速無線器件的開發

• 快速的本地測量、顯示更新和游標峰值搜索，以及快速掃描，可以顯著縮短測試時間

• X 系列的應用軟件提供快速一鍵式測量，可以簡化測試 LTE、WLAN、MSR 等

• 全頻段實時頻譜分析能夠捕獲偶發或瞬態信號

• 89600 VSA 軟件可實現更深層次的故障診斷

技術指標

頻率選件 3.6、8.4、13.6、26.5 GHz，使用混頻器可達 1.1 THz

大分析帶寬 160 MHz

帶寬選件 25 MHz 標配，40、85、125、160 MHz

大實時帶寬 160 MHz

實時帶寬選件 85, 125, 160 MHz

1 GHz 時的 DANL -166 dBm

1 GHz 時，10 kHz 頻偏處的相位噪聲 -114 dBc/Hz

1 GHz 時，30 kHz 頻偏處的相位噪聲 -114 dBc/Hz

1 GHz 時，1 MHz 頻偏處的相位噪聲 -136 dBc/Hz

總體幅度精度 ±0.23 dB

三階截獲（TOI），1 GHz 時 +20 dBm

1 GHz 時的大三階動態范圍 116 dB

應用——通用

89600 VSA 軟件

模擬解調

EMI 預先一致性

靈活的數字調制分析

噪聲系數

相位噪聲

脈沖

實時頻譜分析

遠程語言兼容性

SCPI 代碼兼容性

激勵響應

MATLAB

應用——蜂窩

TD-SCDMA（包括 HSDPA/HSUPA/8PSK）

1xEV-DO

GSM/EDGE/EDGE Evolution

LTE/LTE-Advanced

W-CDMA/HSPA/HSPA+

cdma2000

cdmaOne

iDEN/WiDEN/MotoTalk

應用——無線連通性

802.16 OFDMA

Bluetooth? (BR/EDR/LE4.2/5.0)

WLAN (802.11a/b/g/p/j/n/ac/ah/ax)

應用——數字視頻

數字有線電視

DTM B

DVB-T/H/T2/T2-Lite

ISDB-T/Tmm

性能水平 ◆◆◆◆◇◇

標準衰減器衰減范圍 70 dB

標準衰減器步進 2 dB

100% 截獲概率的短信號持續時間 3.57 ?s

信掩比 > 60 dB 時的可檢測信號持續時間 5 ns

無雜散動態范圍 72 dBc

多域帶寬 160 MHz

顯示視圖

密度

頻譜圖

密度頻譜圖

PvT（功率隨時間的變化）頻譜

PvT（功率隨時間的變化）頻譜圖

PvT（功率隨時間的變化）

觸發

FMT（頻率模板觸發）

TQT（時間限定觸發）

電平

射頻猝發

線路

外置

周期

使用頻率模板觸發的應用軟件

89600 VSA 軟件

實時頻譜分析儀

2 GHz 時的 DANL，不配備前置放大器 -154 dBm/Hz

10 GHz 時的 DANL，不配備前置放大器 -151 dBm/Hz

可用應用  是

臺式  是

Real-Time Data Streaming  否
