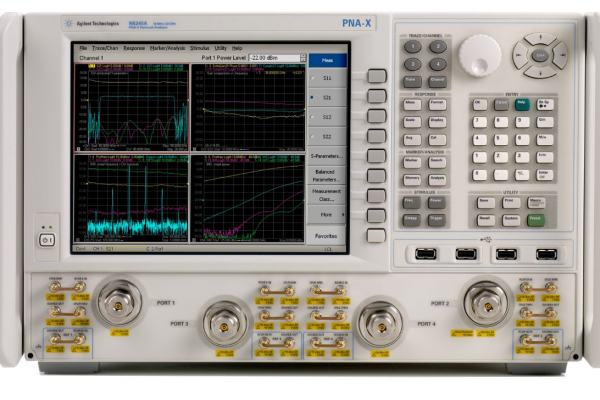

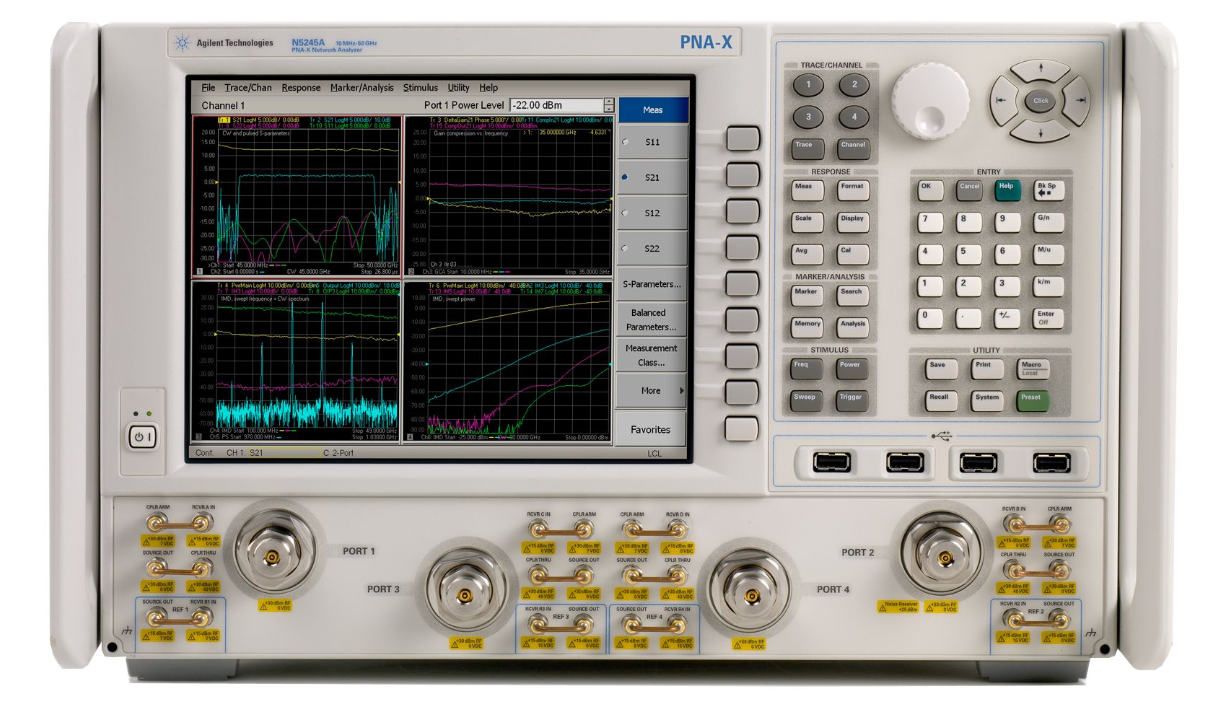

N5245A PNA-X微波網絡分析儀
本司現貨儲備，價格優惠，有需要請咨詢
主要特性與技術指標 ：
10 MHz 到 50 GHz
2 端口或 4 端口，具有兩個內置信號源
126 dB 系統動態范圍和 129 dB 接收機動態范圍、32,001 點、32 通道、5 MHz IF 帶寬
高輸出功率（+16 dBm）、低諧波（-60 dBc）和寬功率掃描范圍（41 dB）
動態精度――在接收機端使用 0.1 dB 壓縮和 +15 dBm 輸入功率
在 10 Hz IFBW 時僅有 -111 dBm 的低本底噪聲
自動化
在制造環境中，測試自動化是實現高吞吐量的關鍵。對于研發、自動測試可以節省大量花費在繁瑣的反復測量上的時間。PNA系列使用戶能夠采用多種自動化方法自動完成測試過程。您 可以通過GPIB或者LAN接口使用熟悉的SCPI命令，或使用COM命令通過LAN創建程序，從而快速訪問分析儀和傳輸數據。此外，測試程序皆可以在PNA內部執行，也可以通過PC從外部執行
靈活性
PNA除了在硬件方賣弄可以靈活配置以外，其固化軟件還可以提供的測量靈活性；
1、配置多大32個獨立的測量通道，以消除調用多種儀器狀態的麻煩
2、每個測量通道使用多達16,001個數據點
3、顯示多大16個窗口，并且每個窗口顯示4條活動軌跡
4、每條軌跡上可以設置多大10對耦合游標或者獨立游標
吞吐量
縮短測試時間按對于生產制造的成功至關重要。PNA系列的眾多屬性可以幫助用戶實現生產目標，他們的是掃描速度非常快，并且不會降低性能，用于合格/不合格測試的分段搜索掃描和限制線等特性能夠提高測試效率。對于以前那些需要配置2到4個儀器才能獲得表征信息的測試，PNA系列則可以獨立勝任；PNA具有多大32個測量通道，每個通道都有自己的激勵和相應參數，從而i提高用戶的測試效率。
使用是德科技的電子校準件可以縮短用戶進行校準所花費的時間，從而將更多時間用在測試任務上，用戶只需要簡單地將ECal模塊連接到其測試端口，即可使分析儀器控制和測量全部雙端口校準必須的所有標準，通過USB鏈接可以直接從分析儀上控制這些模塊。
N5245A選件：
N5245A-200 2端口，單源
N5245A-219 2端口，增加功率范圍及偏置
N5245A-224 2端口，增加內部源及機械開關
N5245A-400 4端口，雙源
N5245A-419 4端口，增加功率范圍及偏置
N5245A-423 4端口，增加內部組合器及機械開關
N5245A-007 自動夾具拆卸
N5245A-008 脈沖射頻測量
N5245A-010 時域測量
N5245A-015 S參數測量的動態不確定度
N5245A-020 添加中頻輸入
N5245A-021 將脈沖調制器添加到內部源
N5245A-022 將脈沖調制器添加到內部源
N5245A-025 增加四個內部脈沖發生器
N5245A-028 用標準接收機測量噪聲系數
N5245A-029 將噪聲系數測量值完全校正到50GHZ
N5245A-460 集成真模式激勵應用
N5245A-510 非線性元器件特性，全頻范圍
N5245A-514 非線性X參數
N5245A-518 非線性脈沖包絡域
N5245A-551 N端口校準測量
N5245A-520 任意負載阻抗X參數
N5245A-080 頻率偏移測量
N5245A-082 標量校準轉換器測量
N5245A-083 矢量和標量校準轉換器測量
N5245A-084 嵌入式LO測量
N5245A-086 增益壓縮應用
N5245A-087 互調失真測量
N5245A-088 源相控制
N5245A-089 差分和I/O設備應用
N5245A-090 頻譜分析儀
N5245A-093 擴展頻譜儀至110GHZ
N5245A-094 擴展頻譜儀至110GHZ以上
N5245A-118 快速連續波模式
N5245A-U6K 原廠計量報告
N1966A 脈沖I/O適配器
N6171A MATLAB軟件
10 MHz 到 50 GHz
2 端口或 4 端口，具有兩個內置信號源
126 dB 系統動態范圍和 129 dB 接收機動態范圍、32,001 點、32 通道、5 MHz IF 帶寬
高輸出功率（+16 dBm）、低諧波（-60 dBc）和寬功率掃描范圍（41 dB）
動態精度――在接收機端使用 0.1 dB 壓縮和 +15 dBm 輸入功率
在 10 Hz IFBW 時僅有 -111 dBm 的低本底噪聲
