測試目的：
傳導騷擾測試系統主要用于測量EUT在典型工作狀態下通過電源和各類電信號端口線纜對公共連接網絡所發射的電磁干 擾大小，以判定是否符合標準限值要求。典型端口包含不限于電源、網口、電話口、USB口等設備正常工作時固定連接的相 關端口。

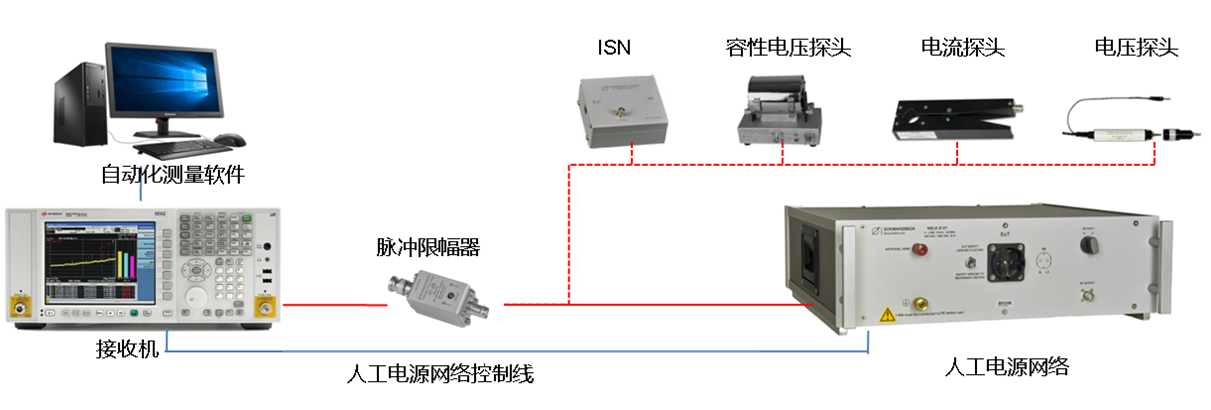

測試組成：
序號 | 名稱 | 推薦型號 | 分項描述 |
1 | 測試軟件 | JS32-CE | 傳導自動化測試軟件 |
2 | 接收機 | N9038A | 3Hz-3.6GHz |
3 | 脈沖限幅器 | VTSD 9561 F | DC-200MHz，10dB衰減 |
4 | 人工電源網絡 | NSLK 8127 RC | 9kHz-30MHz，單相2X16A |
5 | ISN | CAT5 8158 ISN S8 ... | 詳情參考63頁 |
6 | 電壓探頭 | TK9420+VT9420 | 9kHz-30MHz |
7 | 電流探頭 | SW 9605 | 9kHz-80MHz |
8 | 容性電壓探頭 | CVP 9222 | 9kHz-100MHz |
系統特點：
■ 符合CISPR，EN，GB，FCC，VCCI等標準
■ 兼容尊龍凱時/R&S全系以及其他品牌的接收機
■ 支持9kHz-30MHz無縫測試，分段頻點智能處理
■ 支持步進掃描和FFT快速掃描 (需接收機支持）
■ 支持用戶靈活多樣化測試的需求
■ 支持測試全自動，完成一鍵化測試
■ 支持測試數據自動化輸出，完成一鍵化報告
使用范圍：
頻率范圍：9kHz-30MHz
符合標準：CISPR 32，ANSI C63.4， CISPR 16-1-1、CISPR 16-1-2， CISPR 16-2-1、GB/T 6113. 101、 GB/T 6113. 102、GB/T 6113.201
適用的產品范圍：滿足絕大部分ICT、MME、ISM等民用類產品
