簡述：R&S?CMU300 通用無線通信測試儀是一種出色的測試解決方案，它將高速、高精度RF 參數測試與第1 層信令測試組合在一起。

留言詢價 聯系尊龍凱時

產品介紹

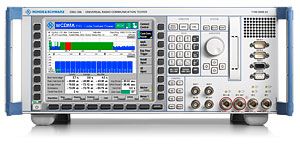

R&S^®CMU300 通用無線通信測試儀是一種出色的測試解決方案，它將高速、高精度RF 參數測試與第1 層信令測試組合在一起。



==========================

尊龍凱時

本司現貨儲備，價格優惠，品質保證

咨詢熱線：138-2374-5282（vx同號）

網址：http://www.meigaolan.com/

地址：深圳市寶安三區龍井路1號東江豪苑32A1-B1

============================



突出特點

• 測試速度極高

• 測量非常準確

• 具有面向未來的模塊化設計

• 功能全面的頻譜分析儀和信號發生器

• 一層實時處理

技術指標

基本單元

易于與被測設備(DUT) 的RF 接口相適應的RF 開關矩陣/前端：

? RF1：與高功率BTS 相連的輸入/輸出

? RF2：與中等功率/低功率BTS 相連的輸入/輸出

? RF3 OUT：高功率輸出

? RF4 IN：靈敏輸入

RF 分析儀100 KHz - 2.7 GHz：

? 選擇性功率計

? 具有可選分辨率帶寬(RBW) 和觸發與定時功能的頻譜分析儀(10 MHZ - 2.7GHz)

? 時域測量（零跨度模式）

RF 信號發生器100 KHz - 2.7 GHz：

? 生成連續波(CW)/單邊帶(SSB)/調幅(AM) 信號

附加功能：

? IEEE 接口

? RS-232-C 接口

? 2 個PCMCIA 插槽

? 后面板上的參考頻率輸入/輸出

? 基于高分辨率TFT 彩色顯示屏的新的成熟的操作方式

GSM/EDGE

測試模式

? 非信令模式

此模式尤其適用于無信令行為的RF 板/模塊進行測試。測量一開始就完全獨立于外部觸發信號或信令信息。只要有功率加在儀器的輸入端口，測試儀就開始對輸入的RF 信號進行采樣。在計算并顯示了相應RF 參數后，儀器就做好了進行下一次測量的準備。CMU300支持在相應調制方式與訓練序列（midamble）下，所有GSM/EDGE規范指定的發射參數的測量。另外，CMU300還能夠在10 MHz 至2.7 GHz的頻率范圍內生成具有相應訓練序列（midamble）和調制方式的GSM/EDGE信號。分析儀和發生器的功能之間沒有聯系，也就是說，上行鏈路的信號與下行鏈路的信號之間可具有任意的信道間隔。

? 信令模式

支持某種程度信令的測試模塊或基站會用到信令模式。在這種模式中，測試儀與BTS 同步運行，即它與TDMA 幀結構進行同步，這對于接收機誤碼率測量來說極為重要?？梢葬槍?duì)每個時隙對所有接收機參數單獨進行測試。此功能對于測試同時支持GSM 和EDGE 的基站來說是必要的。對信道實時編碼/解碼的能力是進行同步測量的基礎?？赏ㄟ^以下方式將儀器與基站進行同步：

? 如果基站收發機(BTS) 具有一個復幀時鐘輸出，則可將該信號用于觸發CMU300。還必須考慮一條附加的觸發線。對于BER 測試和EDGE TX 測試，需要使用26 復幀觸發。

? 如果只使用RF 接口，則可將測試儀與基站的C0 載波進行同步，就像是手機那樣。這樣就可將測試設置簡化。但是，在測量所使用的業務信道之前，必須激活一個CCH 載波（包括FCCH/SCH 信道和系統信息1 至4）。在成功進行同步之后，就會存在與TCH 的SACCH持續的再同步。

WCDMA

TX 參數測試概覽

功率測量：

? 功率計（寬帶或頻率選擇性）

? 碼域功率(CDP)

調制分析：

? 誤差矢量幅度(EVM)、幅度誤差、相位誤差

? 載波頻率誤差

? IQ 原點偏移

? IQ 不平衡

? 波形質量

? 峰值碼域誤差功率(PCDEP)

頻譜測量（帶內）：

? 鄰信道泄漏功率比(ACLR)

? 占用帶寬(OBW)

? 頻譜輻射模板(SEM)

UL 信號發生器

對于WCDMA Node B 的靈敏度測量，CMU300 支持規范(3GPP TS 25.141 FDD) 中所定義的所有參考測量信道(RMC)。通過自帶的RF 發生器，CMU300 提供了以下功能：

? 實時信號生成，包括用于連續接收機測量的高達PN（偽隨機噪聲）16 的測量序列，從而可方便地執行無線靈敏度搜索程序。

? 支持每秒2 Mb 的規定數據速率(RMC 2048 kbps)，可對已針對預期應用而實現的數據速率進行測試：今天即可進行未來應用所需的測試！

? AWGN 發生器功能和BER模擬

WCDMA信令模式的特殊功能

? 同步TX 參數測試

? BCH 實時分析

? 下行鏈路信道/擴展BER 測試功能的數據分析

? RACH 測試（包括AICH 分析）

? HS-SCCH 監測

? HS-DSCH 數據速率和吞吐量測量

? HS-DPCCH 上行鏈路模擬

? HSDPA 模擬和檢查應用
